金型は、最後の「ひと手間」で決まる

――機械加工だけでは終わらない、「すり合わせ」という仕事

こんにちは。

今回は、SCCを運営する平岡工業株式会社の普段なかなか表に出ることのない金型づくりの裏側をご紹介します。

テーマは、「金型のすり合わせ」です。







金型というと、工作機械で精密に加工し、図面通りの寸法になれば完成——。

そんなイメージを持たれる方も多いかもしれません。



しかし実際の金型づくりでは、機械加工を終えたあとにも重要な仕事があります。

金型を実際に組み合わせ、状態を確認し、必要な部分を少しずつ調整していく。

それが「すり合わせ」です。

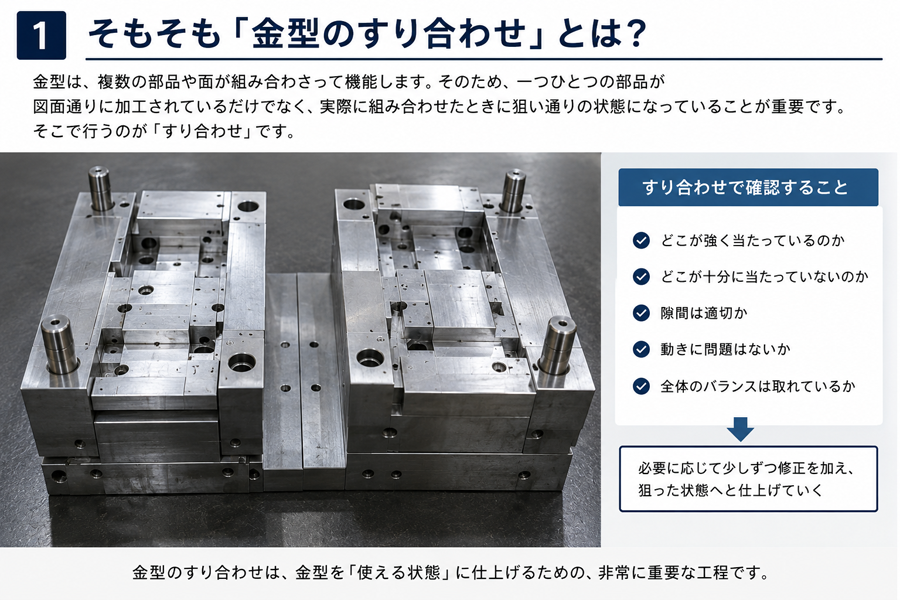

1．そもそも「金型のすり合わせ」とは？

金型は、複数の部品や面が組み合わさって機能します。

そのため、一つひとつの部品が図面通りに加工されているだけでなく、実際に組み合わせたときに狙い通りの状態になっていることが重要です。

そこで行うのが、すり合わせです。
実際に金型を組み合わせながら、

• ・どこが強く当たっているのか
• ・どこが十分に当たっていないのか
• ・隙間は適切か
• ・動きに問題はないか
• ・全体のバランスは取れているか

などを確認していきます。



そして、必要に応じて少しずつ修正を加え、狙った状態へと仕上げていきます。

言ってみれば、加工された金型に最後の調整を施し、「使える金型」へ仕上げていく工程です。

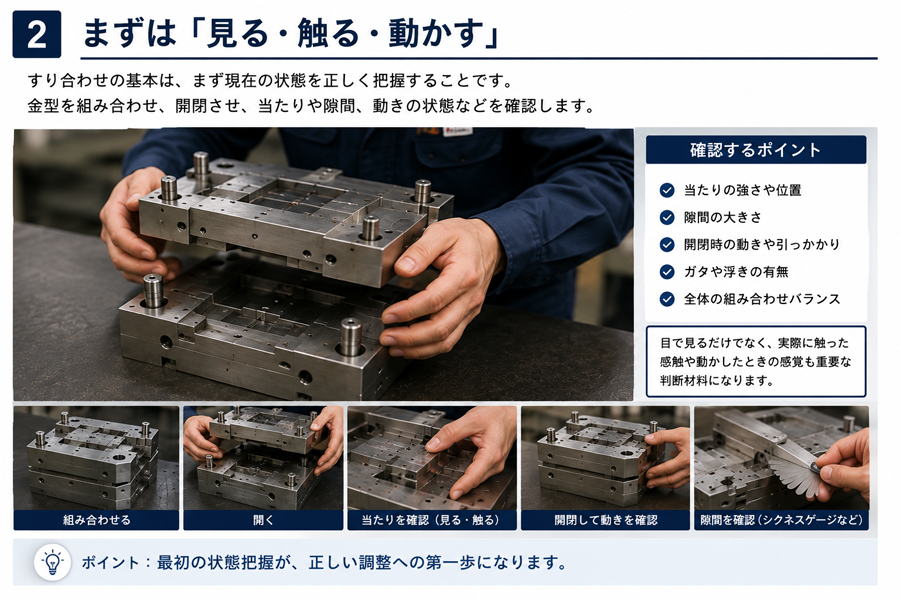

2．まずは「見る・触る・動かす」

すり合わせで、いきなり金型を削るわけではありません。

まず大切なのは、現在の状態を正しく把握することです。



・金型を組み合わせてみる。

・開閉させてみる。

・当たりを見る。

・隙間を見る。

・動きを確認する。

・必要に応じて測定する。



目で見るだけでなく、実際に触った感触や動きも含めて状態を確認します。

ここで正しく状況を判断できなければ、その後の調整も正しく行えません。

そのため、すり合わせでは**「削る技術」の前に「状態を見極める技術」**が求められます。

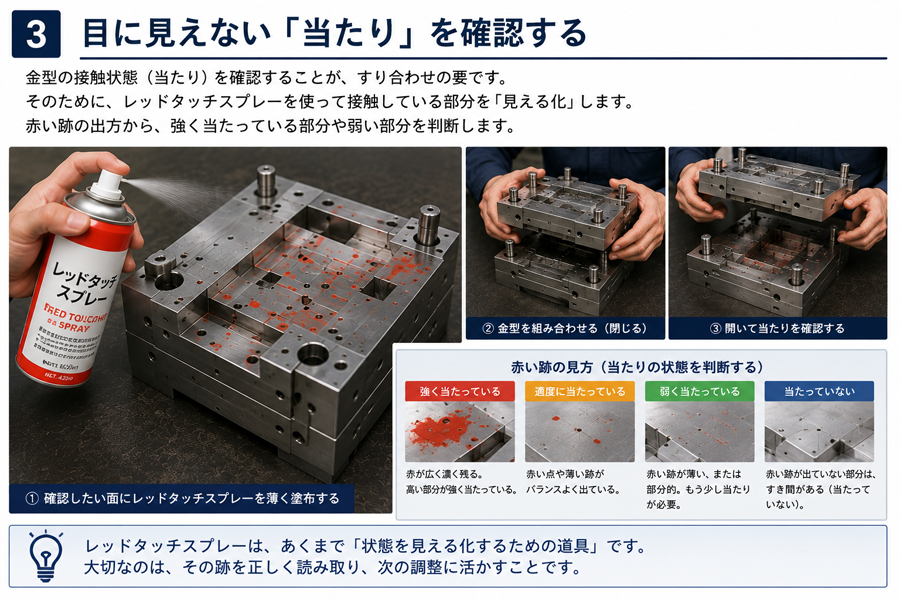

3．目に見えない「当たり」を確認する

すり合わせで特に重要になるのが、金型同士の「当たり」です。

一見すると平らできれいに仕上がっている面でも、実際に組み合わせてみると、全面が同じように接触しているとは限りません。



そこで使用する道具の一つが、レッドタッチスプレーです。

確認したい面に薄く塗布して金型を合わせることで、塗膜の擦れ方や移り方から接触状態を確認します。

つまり、肉眼では判断しにくい当たりを**「見える化」するための道具**です。
ただし、大切なのは赤い跡そのものではありません。
その跡から、

・「どこが高いのか」

・「どこを調整する必要があるのか」

・「この当たり方で問題ないのか」

を判断することです。



レッドタッチスプレーは、あくまで判断するための手段の一つ。

最終的に状態を読み取るのは、人の目と経験です。

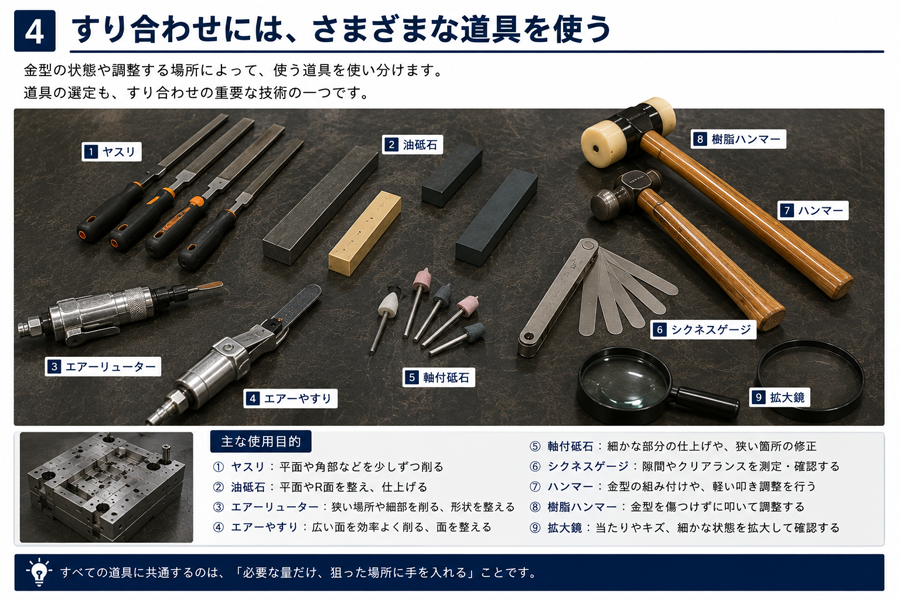

4．すり合わせには、さまざまな道具を使う

金型の状態や調整する場所によって、使用する道具も変わります。



たとえば、細かな部分を少しずつ削るヤスリ。



狭い場所や細かな形状を修正するエアーリューター。



平面やR形状などを整えるエアーやすり。



細かな仕上げに使用する油砥石や軸付砥石。



隙間を確認するシクネスゲージ。



金型を傷つけないように扱うための樹脂ハンマーなど。



一口に「すり合わせ」といっても、同じ道具だけで最初から最後まで仕上げるわけではありません。

場所・形状・修正量・仕上げの段階に合わせて道具を使い分ける。

これも、すり合わせに必要な技術の一つです。

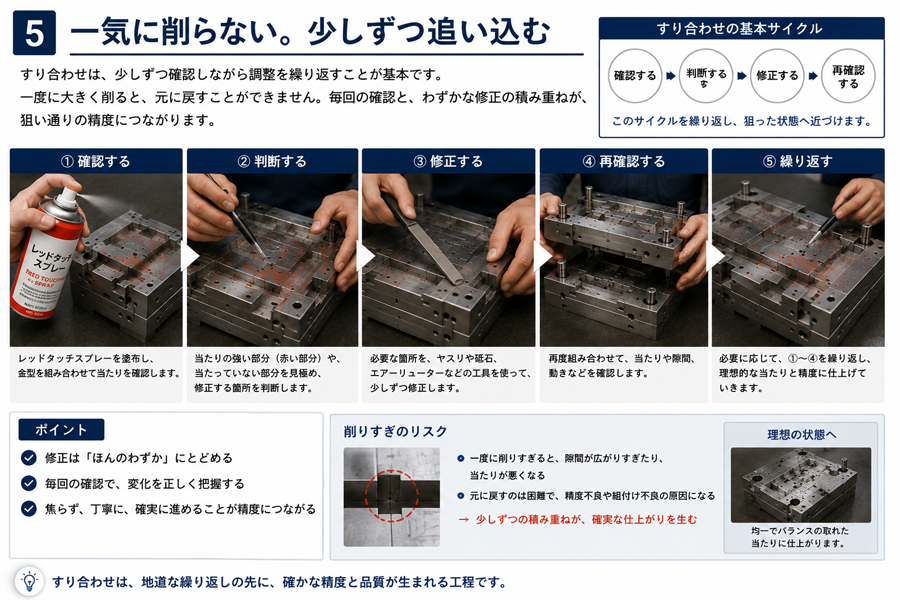

5．一気に削らない。少しずつ追い込む

すり合わせで特に重要なのが、削りすぎないことです。

金型は、削ることはできても、削りすぎた部分を簡単に元へ戻すことはできません。
そのため、

確認する
↓
状態を判断する
↓
必要な部分を少しだけ修正する
↓
再び組み合わせる
↓
もう一度確認する

という作業を繰り返します。



・「もう少し削った方が早い」と思える場面でも、一度確認する。

・少し修正して、また確認する。



その地道な積み重ねによって、狙った状態へ少しずつ近づけていきます。

すり合わせは、豪快に削る仕事ではありません。

むしろ、どれだけ慎重に仕上がりを追い込めるかが問われる仕事です。

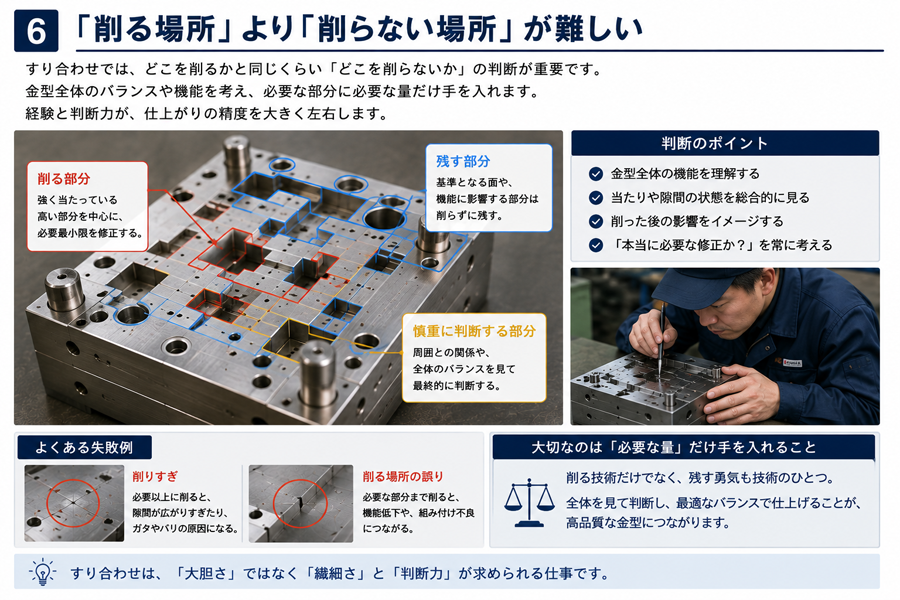

6．「削る場所」より「削らない場所」が難しい

金型の仕上げというと、「上手に削る技術」を想像するかもしれません。

もちろん、それも重要です。

しかし、実際のすり合わせでは、

「どこを削るか」だけでなく、「どこを削らないか」

という判断が非常に重要です。



高くなっている部分があったとしても、単純にそこだけを削ればいいとは限りません。

周囲との関係や金型全体の状態を見ながら、どこに手を入れるべきかを考えます。



・「ここは触る」

・「ここは残す」

・「ここはあと少し」

そんな判断を繰り返しながら仕上げていきます。



必要な場所に、必要な量だけ手を入れる。

言葉にするとシンプルですが、この「必要な量」を見極めるところに、経験の差が表れます。

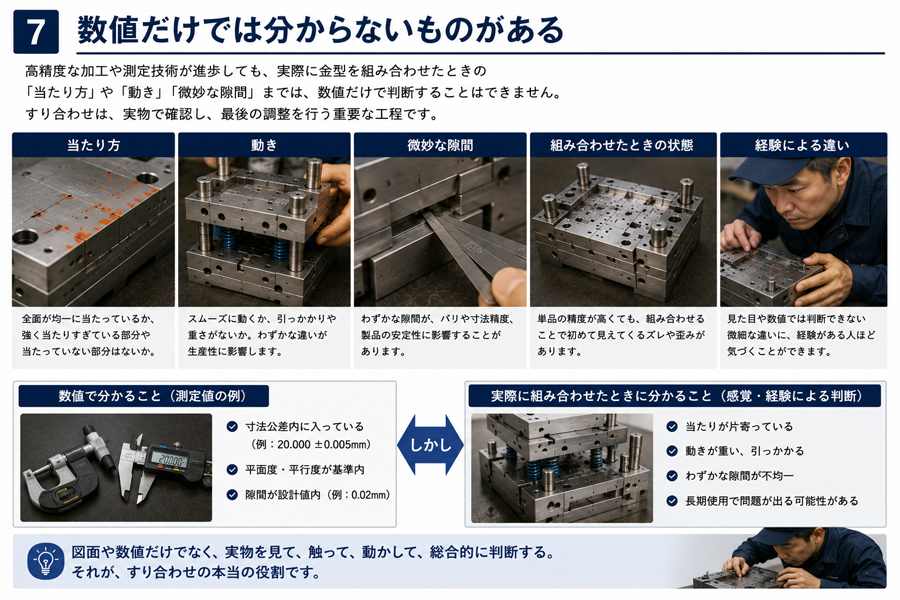

7．数値だけでは分からないものがある

現在の金型づくりでは、高精度な工作機械や測定機器が欠かせません。

加工技術も進歩し、非常に高い精度で部品をつくることができます。

それでも、実際に金型を組み上げたときの状態には、数値だけでは判断しきれない部分があります。



・当たり方。

・動き。

・微妙な隙間。

・組み合わせたときの状態。

こうした部分を実物で確認し、最後の調整を行うのがすり合わせです。



だから私たちは、

「機械加工」と「手仕上げ」は、どちらか一方を選ぶものではない

と考えています。

機械で高精度に加工し、人が最後の状態を確認して仕上げる。

その両方があって、一つの金型が完成します。

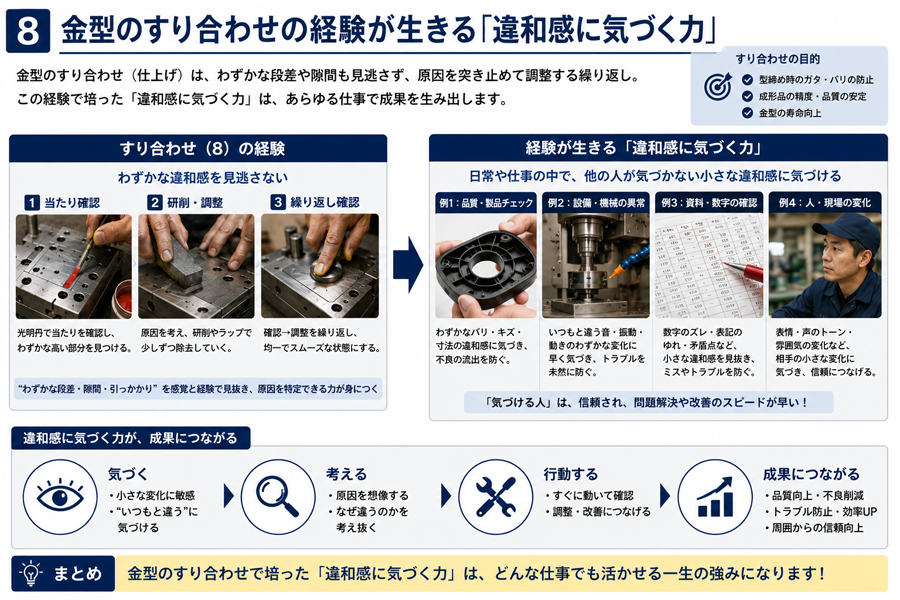

8．経験が生きる「違和感に気づく力」

経験を積んだ人ほど、金型を見たり動かしたりしたときの小さな違和感に気づきます。



・「いつもと当たり方が違う」

・「この部分だけ少し強い」

・「動きが少し重い」

・「このまま仕上げるのは違う気がする」
こうしたわずかな違いに気づき、原因を考え、必要な調整につなげていく。

これは、図面やマニュアルだけですぐに身につくものではありません。

多くの金型に触れ、失敗や試行錯誤も重ねながら培われていくものです。

技術力とは、加工する力だけではなく、違いに気づき、正しく判断できる力でもあります。

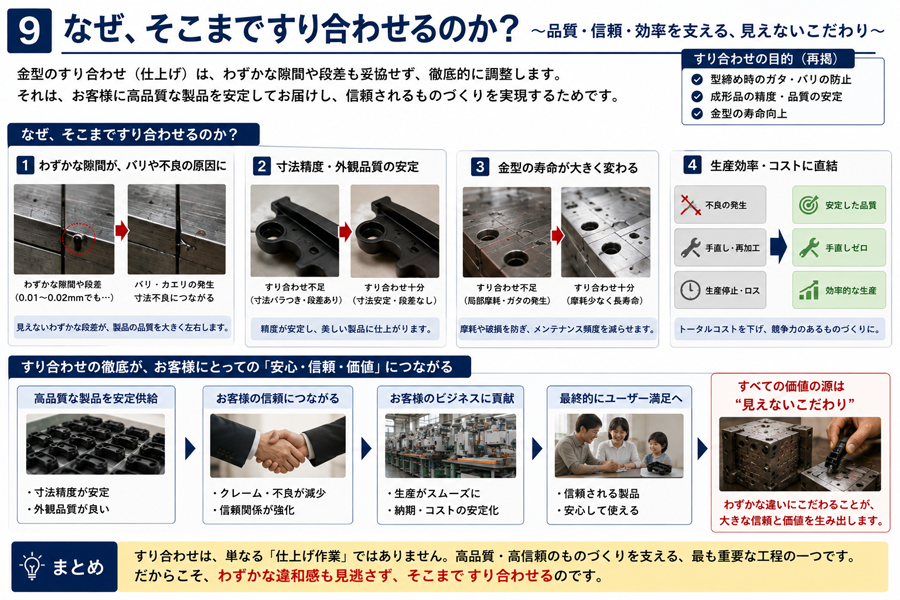

9．なぜ、そこまですり合わせるのか？

金型は、完成した瞬間がゴールではありません。

その先の生産現場で繰り返し使用され、製品を安定して作り続けるための道具です。
だからこそ私たちは、単に「図面通りにできているか」だけではなく、

「実際に使ったときに、狙い通りに機能するか」

まで考えて仕上げます。
・ほんのわずかな当たり。

・わずかな隙間。

・わずかな動きの違い。
そうした細かな部分まで確認しておくことが、その先の製品品質や安定した生産につながっていきます。

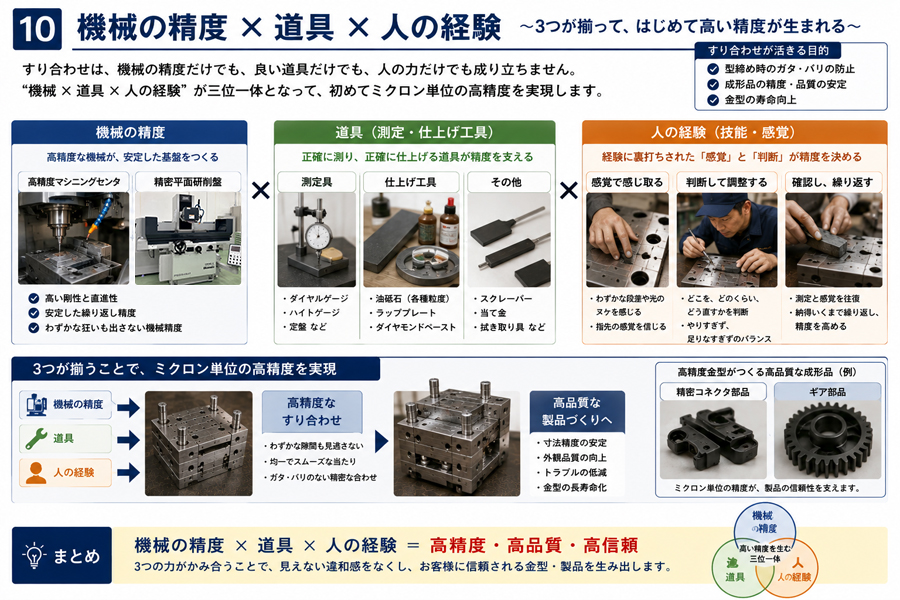

10．機械の精度 × 道具 × 人の経験

金型のすり合わせは、決して一人の「勘」だけに頼った仕事ではありません。
・高精度な工作機械。

・測定機器。

・レッドタッチスプレー。

・ヤスリや砥石。

・エアーリューターやエアーやすり。

そして、それらを正しく使い、状態を判断する人の経験。

機械の精度 × 道具 × 人の経験。

この三つを組み合わせながら、金型を少しずつ完成へ近づけていきます。

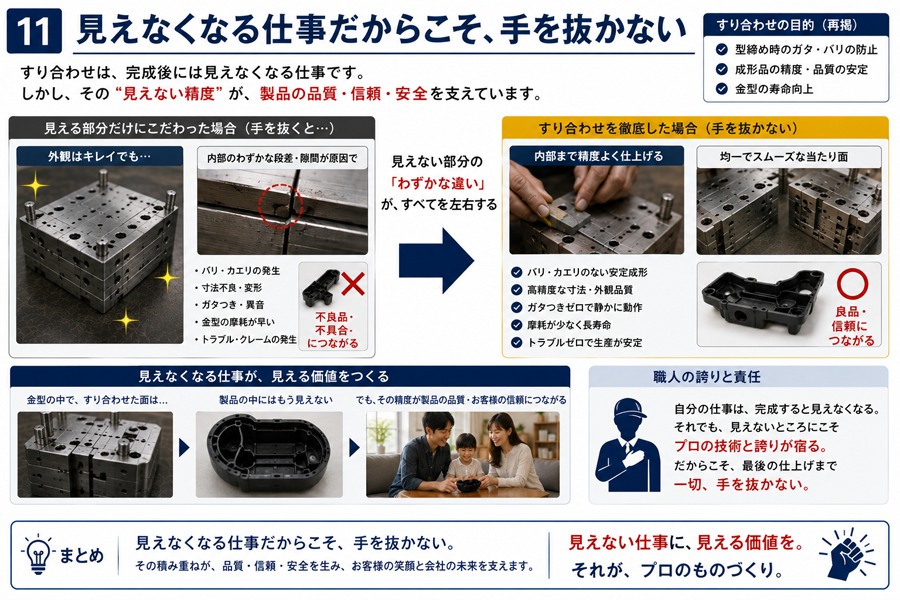

11．見えなくなる仕事だからこそ、手を抜かない

すり合わせの跡は、完成した製品から見ることはできません。
・どこを削ったのか。

・何度金型を合わせたのか。

・どれだけ細かく確認したのか。

完成品だけを見れば、分からない仕事です。
しかし、そうした**「完成したら見えなくなる仕事」こそ、ものづくりの品質を支えている**と私たちは考えています。
・機械で精密に加工する。

・実際に金型を合わせる。

・状態を見極める。

・道具を使い分けながら少しずつ調整する。

そして、納得できるまで確認を繰り返す。

派手ではありませんが、この最後のひと手間に、私たちの技術が詰まっています。
「見えないところにこそ、技術力が出る。」

金型のすり合わせは、そんな私たちのものづくりを象徴する仕事の一つです。
