今回のコラムでは機械加工について書かせていただこうと思います。

一言で機械加工と言いましても、色々あるものでその中でも、最もメジャー加工技術のひとつである

切削加工について、ご紹介していこうと思います。



◆切削加工とは？



字が表すとおり「切削加工」とは切って削る加工のことです。

工具を使用して不要な部分をカットしていき製品に仕上げていきます。

加工の方法ですが細かく分ければ色々とあるのですが、切削加工は大きく２種類に分けられます。



『旋削加工』・・・・材料を回転させて円筒形状のものを作成する

『フライス加工』・・工具を回転させて立方体形状のものを作成する

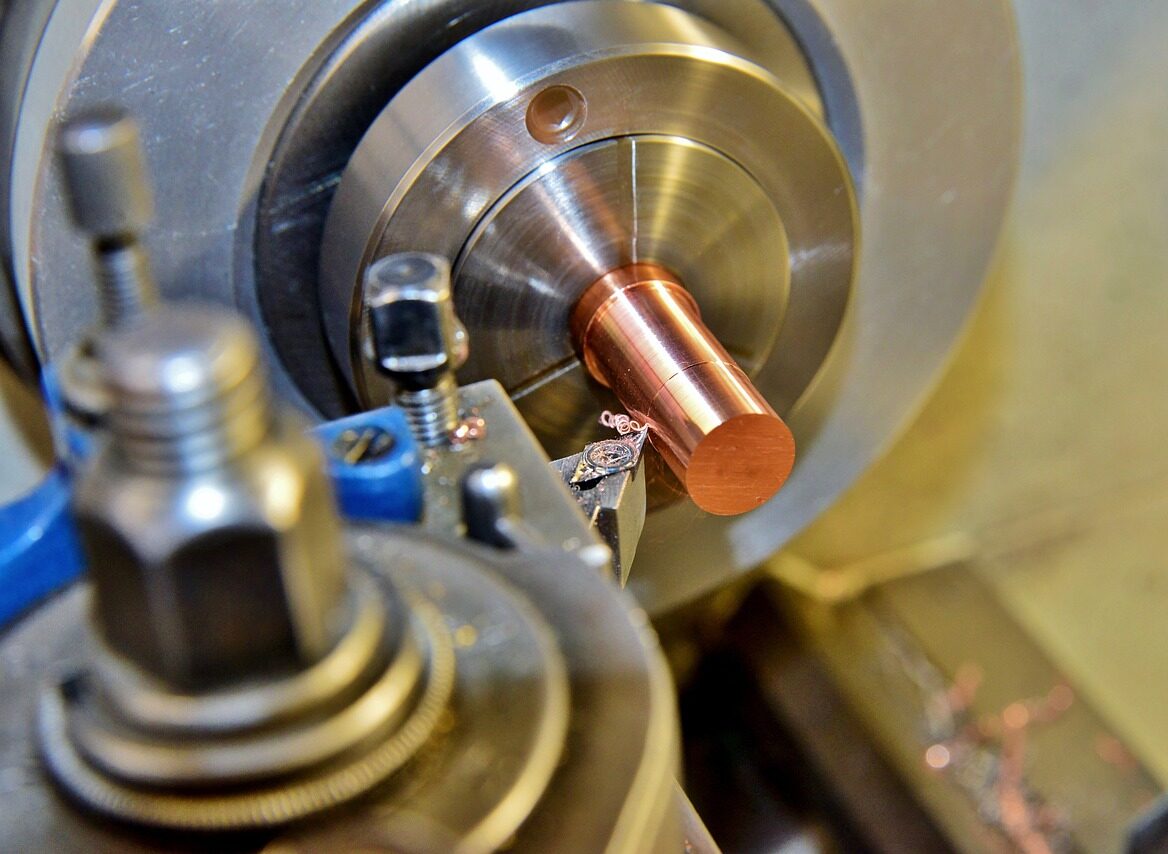

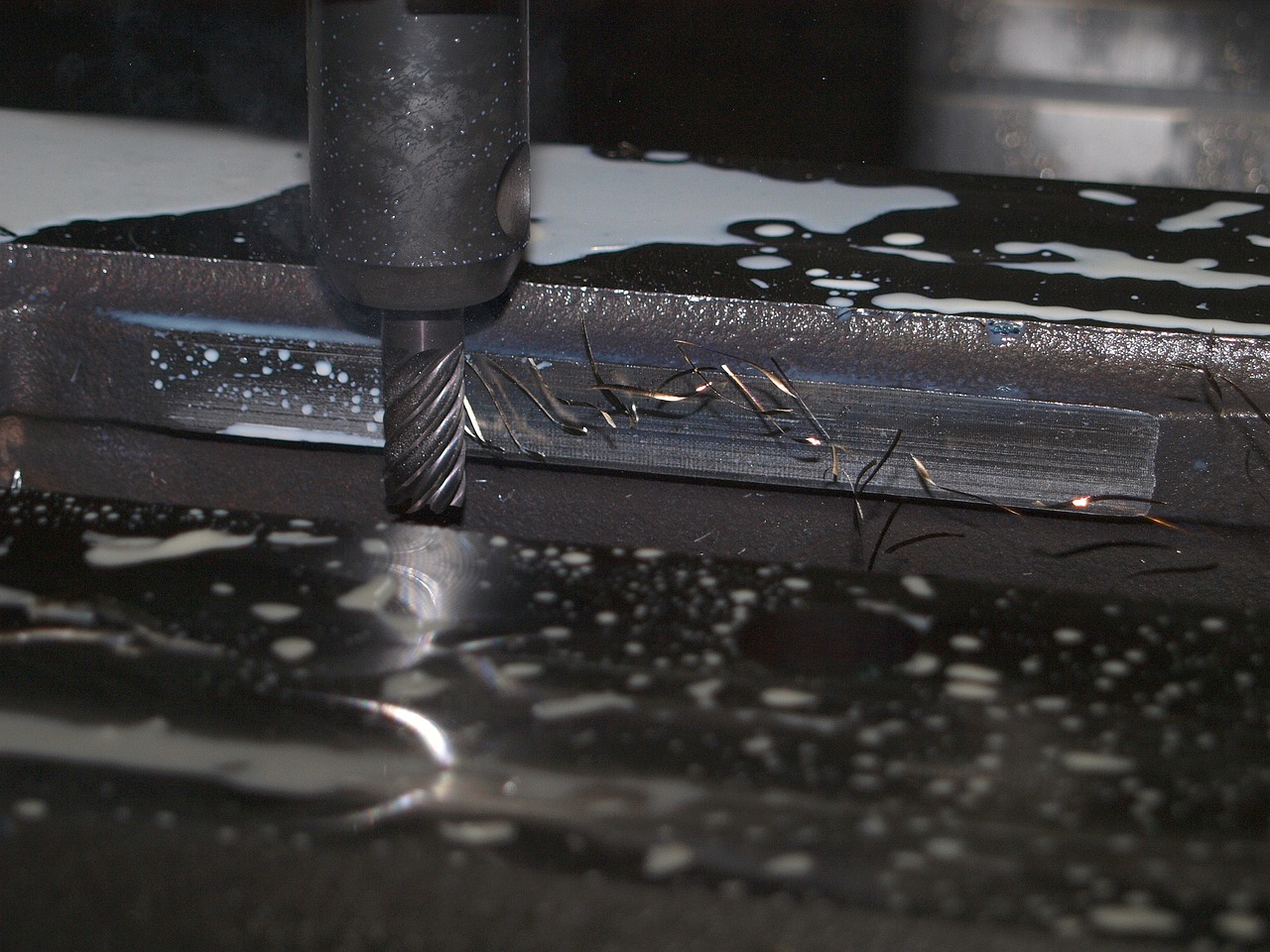

・旋削加工　　　　　　　　　　　　　　・フライス加工



製品の形状は基本的に丸と四角でできているものがほとんどです。

つまり、この２種類の加工方法が全ての基本になっていると言っても過言ではありません。



◆どんな工作機械で切削するのか？



『旋削加工』・・・・・旋盤

『フライス加工』・・・フライス盤



こちらは手動で操作するものですが、今はプログラミング等で自動的に加工するものが多く、

そのほとんどをコンピューター制御で旋削やフライス加工を行っています。

そういったものを『NC工作機械』と呼んでいます。



『旋削を主に行うNC工作機械』・・・・・・・ターニングセンタ

『フライス加工を主に行うNC工作機械』・・・マシニングセンタ



あとは、上記２つの性能を併せ持つ『複合加工機』というものもあります。



◆工作機械のご紹介！！



ここで、SCCが金属加工で使用する工作機械の一部をご紹介させていただきましょう。

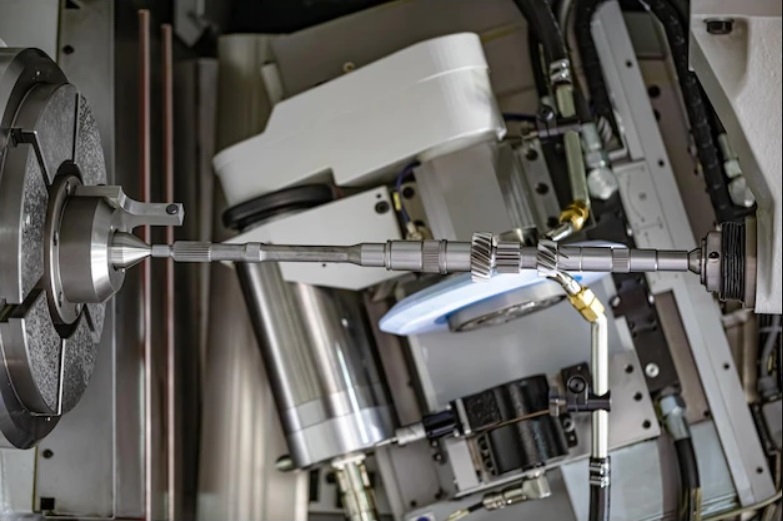

• ●複合加工機：DMG MORI　NTX2000
•
•                                     ※画像はNTX2500

最大ワーク径　　　　  670ミリメートル

最大ワーク長さ　　　  1,538ミリメートル

最大バー容量直径　　  65ミリメートル

最大X軸ストローク　　675ミリメートル

最大Y軸ストローク　　300ミリメートル

最大Z軸ストローク　　1,562ミリメートル



こちらは先程、触れた複合加工機となります。

1,500ほどの広め加工領域ですが、非常にコンパクトな工作機械です。

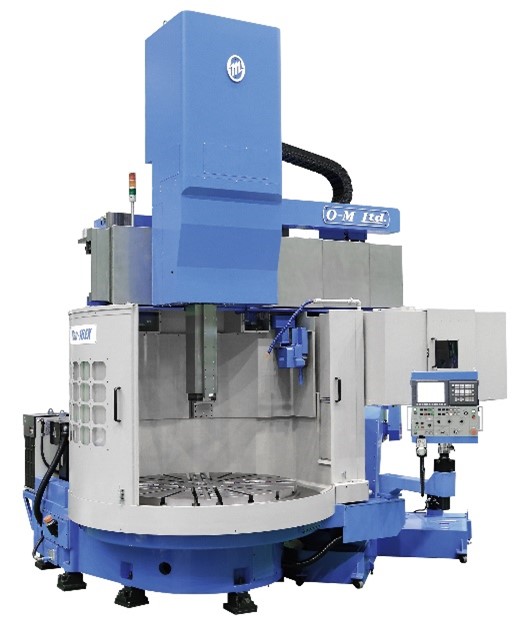

●ＮＣターニングセンタ：オーエム　Neo α20



　　　　　　　　　　　　　　　　※画像はNeoα16EX

テーブル　　　　　　Φ2,000ミリメートル

最大切削外径　　　　Φ2,400ミリメートル

最大切削高さ　　　　   1,500ミリメートル



こちらは名前がターニングセンタというとおりNC旋盤になるのですが、立て型になっている旋盤になります。

大型の円筒型の加工にこの立旋盤が使用されています。

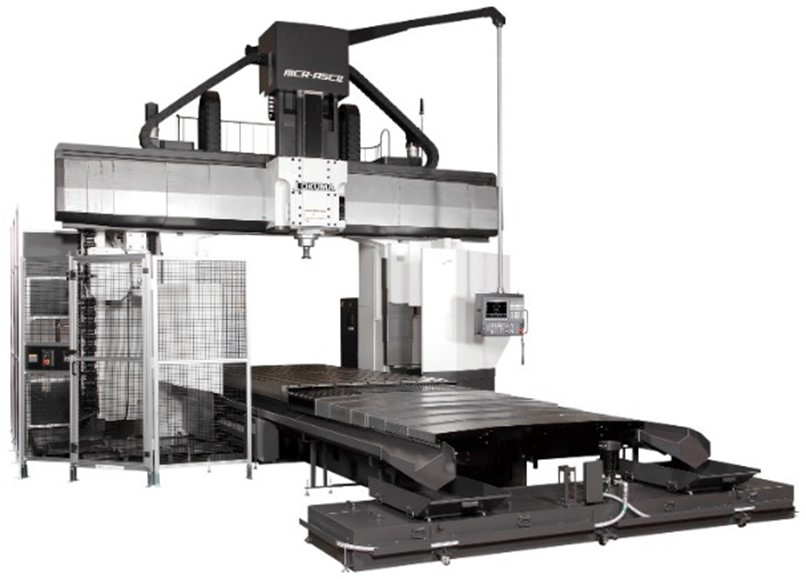

• ●5面加工門形マシニングセンタ：オークマ　MCR-A5Ⅱ



X軸移動距離　　　　　5,200ミリメートル

Y軸移動距離　　　　　3,100ミリメートル

Z軸移動距離　　　　　800ミリメートル

有効門幅Y　　　　　　2,650ミリメートル

有効門高さZ　　　　　1,650ミリメートル



こちらは５面加工機ですね。

この工作機械はワークテーブルに密着している面以外の５面を一度に加工可能な機械です。

大物の加工が可能でかつ精度に優れています。



余談ですが、似た名前に『５軸マシニングセンタ』というものもあります。

それとはまったくの別物です。

通常のマシニングセンタの軸はX、Y、Zの3つですが、5軸加工機にはさらに回転軸と傾斜軸も搭載されています。

そのため、テーブルを自由自在に動かしながら、あらゆる方向から加工可能です。

工程の短さや精度の高さ、効率の高さが5軸加工機の強みです。





他にも、紹介したい工作機械があるのですが書ききれなくなってしまいますのでまたの機会にでも。

この回では紹介しなかった加工方法なども、いずれコラムで書いていけたらと思います。
