「インペラ加工はできますか？」

私たちのもとにも、このようなお問い合わせをいただくことがあります。

図面を見ると、美しく並んだ羽根、滑らかな曲面、そして複雑にねじれた形状。

一見すると芸術作品のようにも見えるインペラですが、加工現場では「難削部品」の代表格として知られています。

「5軸加工機があるなら簡単でしょう？」

そう思われることも少なくありません。

しかし実際には、5軸加工機はあくまでスタートラインです。

加工機だけでは、高品質なインペラは完成しません。

加工ノウハウ、CAMプログラム、工具選定、治具設計、加工順序、測定技術…。

これらが組み合わさって初めて、高精度なインペラが完成します。

今回は、インペラ加工が難しい理由や、5軸加工だからこそ実現できる加工技術について詳しくご紹介します。

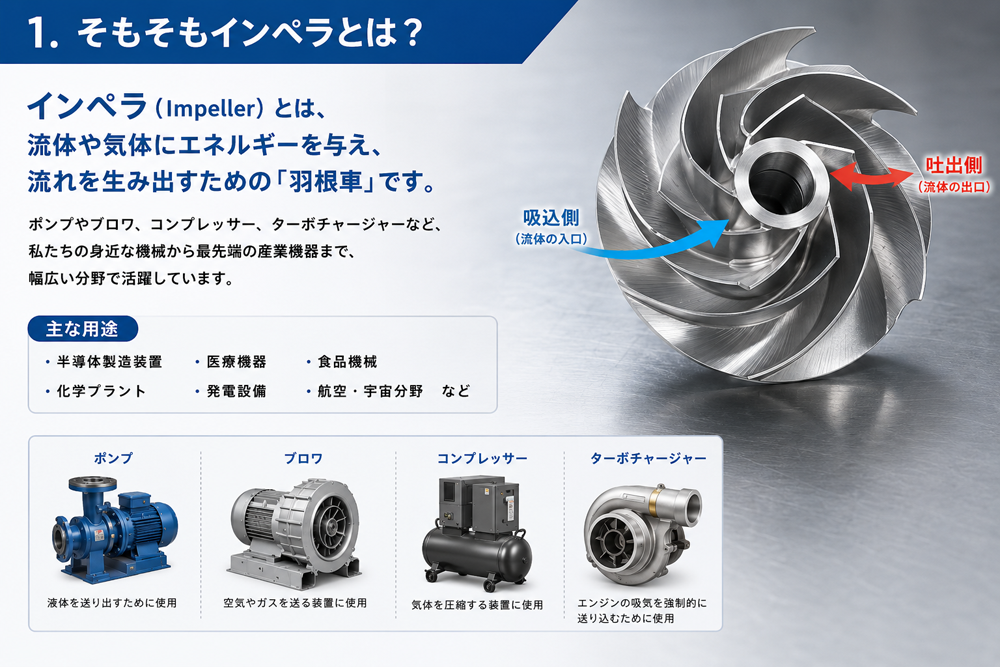

そもそもインペラとは？

インペラ（Impeller）とは、液体や気体にエネルギーを与え、流れを生み出すための「羽根車」です。

ポンプの内部で水を送り出したり、ブロワで空気を送ったり、ターボチャージャーで吸気を圧縮したりと、多くの産業機械の心臓部として活躍しています。

私たちの身近なところでは、

• ・給水ポンプ
• ・真空ポンプ
• ・コンプレッサー
• ・工作機械
• ・半導体製造装置
• ・医療機器
• ・食品製造設備
• ・発電設備
• ・航空・宇宙機器



など、幅広い分野で採用されています。

インペラは回転しながら流体を効率よく移動させる部品であり、その羽根形状が性能を大きく左右します。

ほんのわずかな形状の違いでも、流量や圧力、効率、騒音、振動に影響するため、高い加工精度が求められます。

---

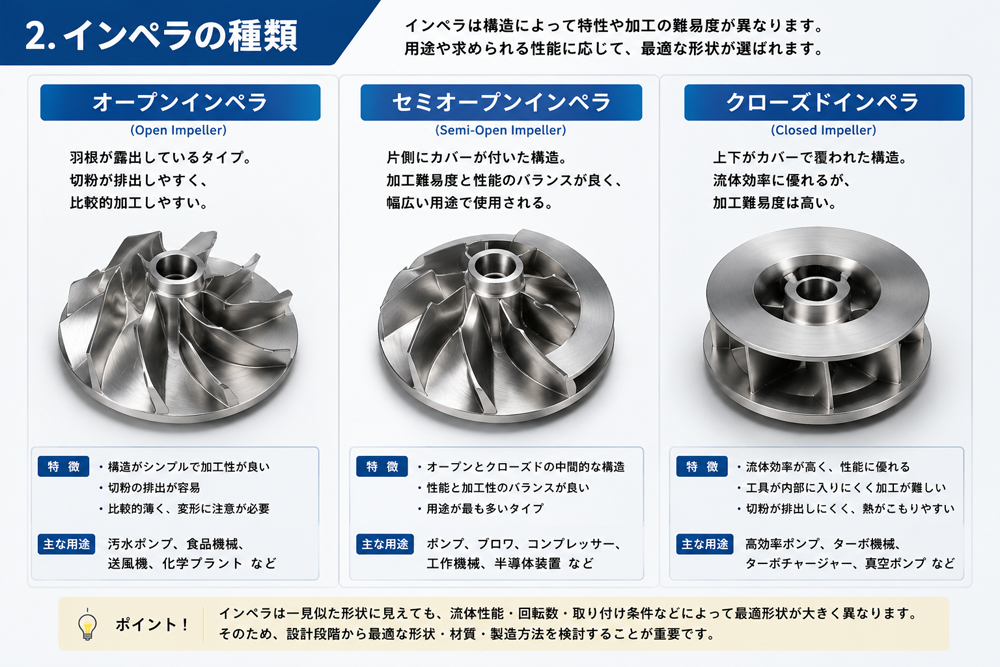

インペラにはどんな種類があるの？

「インペラ」と一口に言っても、その構造はさまざまです。

オープンインペラ

羽根が露出しているタイプです。

構造がシンプルで切粉が排出しやすく、比較的加工しやすい反面、羽根が薄く変形しやすいという特徴があります。

食品機械や汚水ポンプなどで採用されることが多く、メンテナンス性にも優れています。

セミオープンインペラ

片側だけカバーが付いた構造です。

加工難易度と性能のバランスが良く、多くの産業機械で採用されています。

クローズドインペラ

羽根の上下がカバーで覆われた構造です。

流体効率に優れる一方で、工具が内部まで入りにくく、加工難易度は大きく上がります。

羽根の奥まで工具を届ける必要があるため、工具干渉や切粉の排出、熱の影響など、考慮すべき要素が一気に増えます。

---

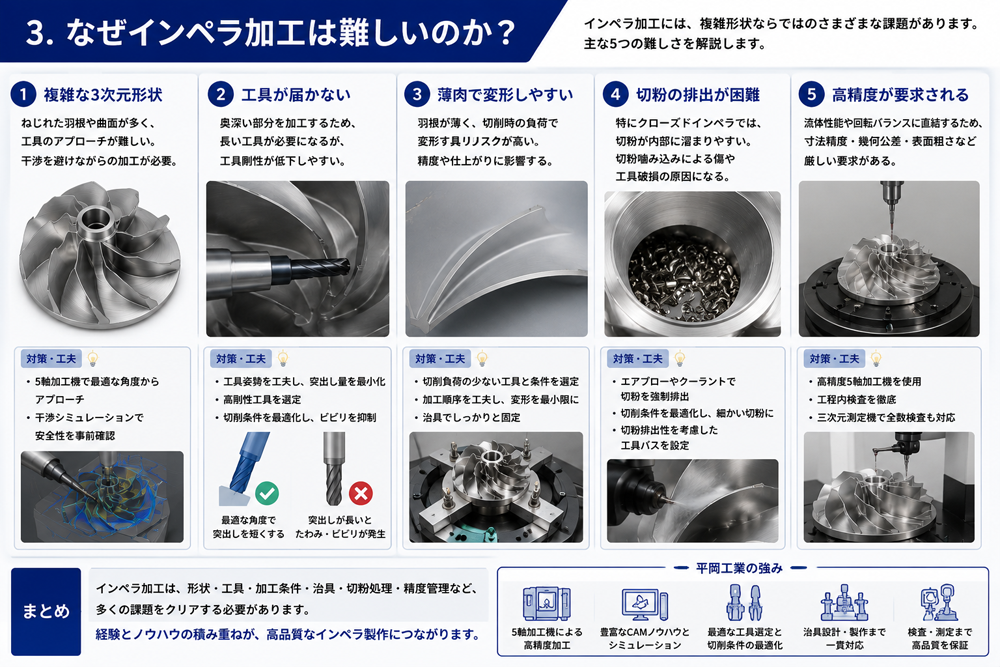

なぜインペラ加工は難しいのか？

加工担当者が図面を見て最初に考えるのは、「どこから削るか」です。

一般的な角物部品なら、基準面を作り、順番に加工を進めることができます。

しかしインペラには、四角い面も平らな面もほとんどありません。

加工の基準となる場所が限られるため、工程設計そのものが難しくなります。

さらに、羽根は複雑な三次元曲面で構成されています。

工具は羽根の間を通り抜けながら加工するため、少しでもプログラムを誤ると工具がワークに干渉してしまいます。

加工機を止めてしまうだけならまだしも、工具やワークを破損させる恐れもあります。

そのため、加工前にはCAM上で何度もシミュレーションを行い、安全性と加工品質を確認します。

---

「工具が届かない」が最大の敵

インペラ加工で頻繁に問題となるのが工具の長さです。

羽根の奥深くを加工するには、通常よりも長いエンドミルが必要になります。

しかし、工具を長くすると剛性が低下し、たわみや振動（ビビリ）が発生しやすくなります。

その結果、

• ・寸法が出ない
• ・表面が粗くなる
• ・工具寿命が短くなる
• ・羽根が欠ける



といった問題につながります。

そこで重要になるのが、工具径や突出し量、切削条件の最適化です。

必要以上に長い工具を使わず、工具姿勢を工夫しながら加工することが、高品質な仕上がりにつながります。

---

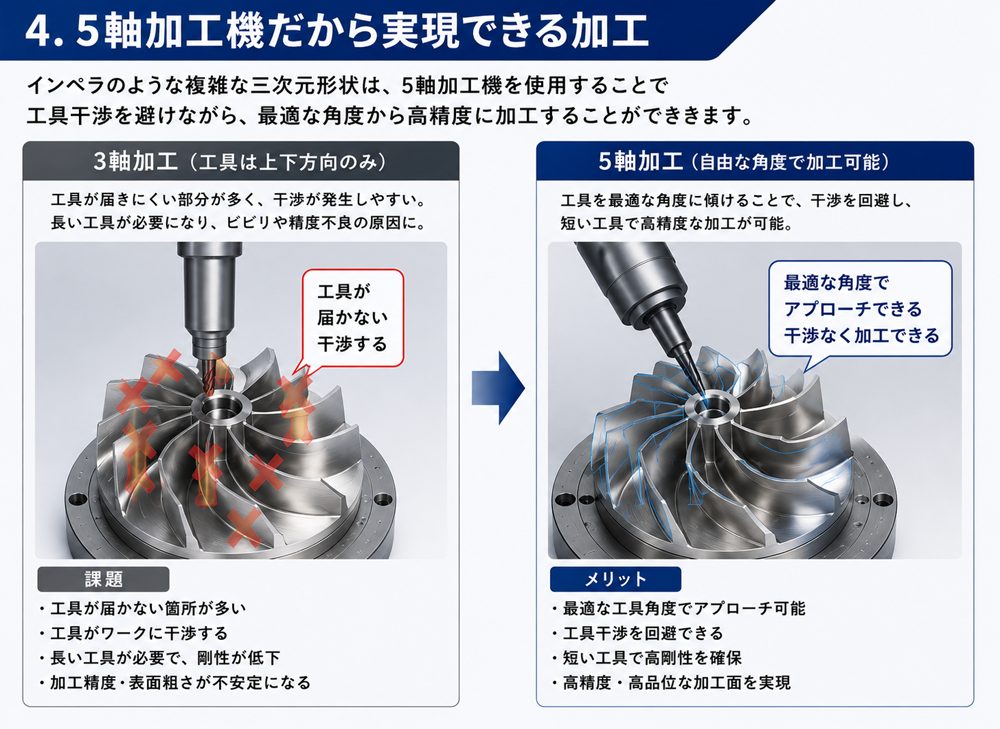

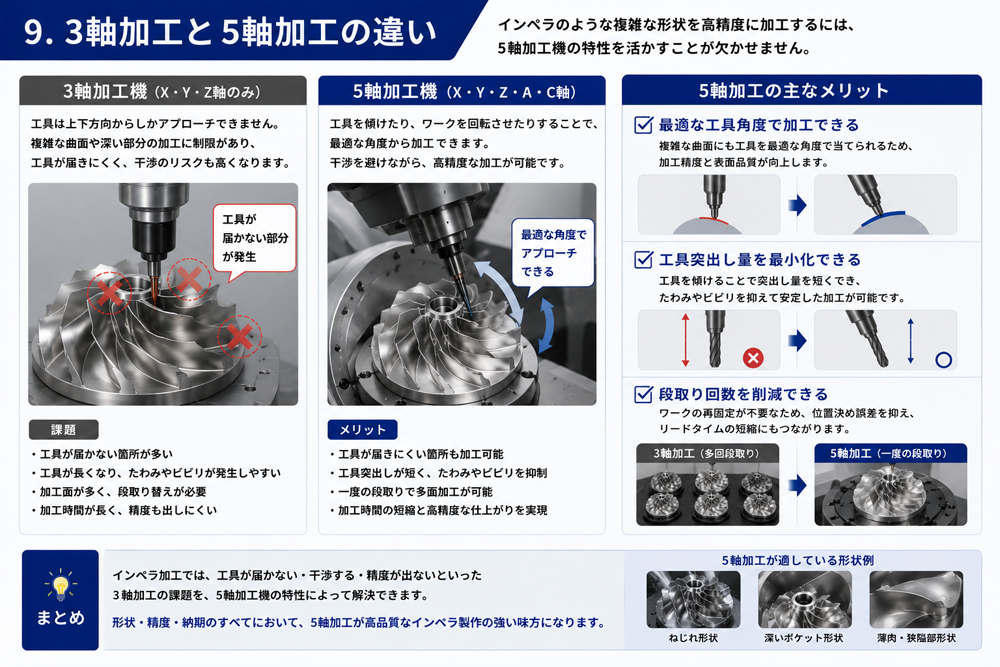

5軸加工機だから実現できる加工

3軸加工機では、工具は基本的に上下方向からしか加工できません。

一方、5軸加工機では、工具やワークを傾けながら加工できるため、複雑な曲面にも最適な角度でアプローチできます。

例えば、羽根の側面を加工する場合でも、工具を斜めに傾けることで突出し量を短くでき、工具剛性を確保できます。

これは加工精度だけでなく、工具寿命の向上や加工時間の短縮にもつながります。

さらに、一度の段取りで複数面を加工できるため、位置決め誤差を抑えられる点も5軸加工の大きなメリットです。

---

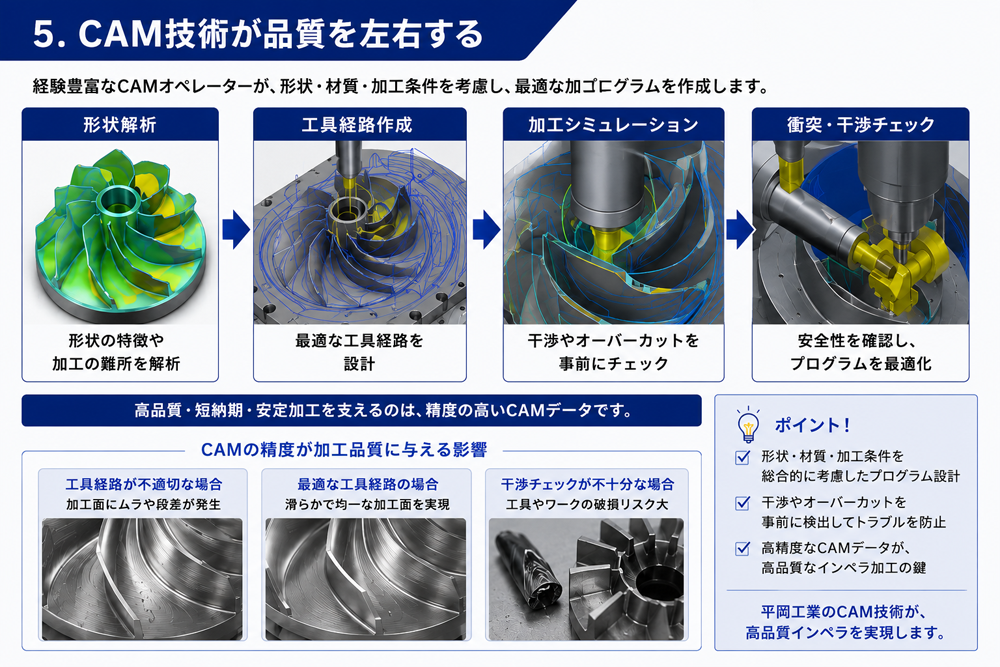

CAM技術が品質を左右する

5軸加工では、加工機と同じくらい重要なのがCAMです。

・どの工具を使うのか。

・どの方向から削るのか。

・送り速度はいくつにするのか。

・どこで工具を逃がすのか。

こうした設定の積み重ねが、加工品質を左右します。

同じ加工機、同じ材料でも、CAMデータが違えば、仕上がりも加工時間も大きく変わります。

そのため、経験豊富なCAMオペレーターの存在は、インペラ加工において欠かせません。

---

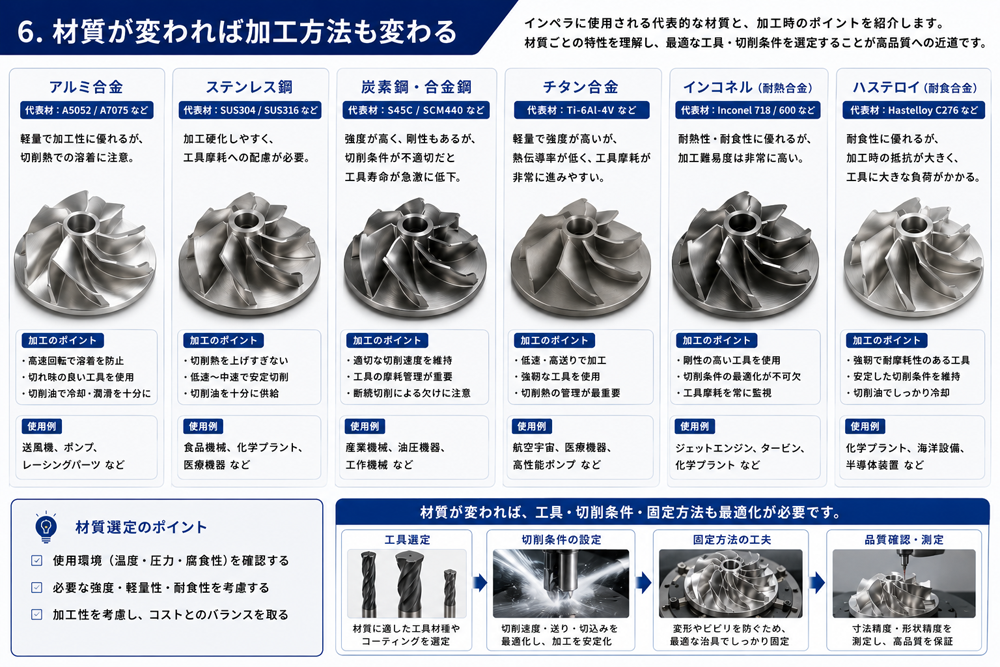

材質が変われば加工方法も変わる

インペラには用途に応じてさまざまな材質が使用されます。

アルミ合金は軽量で加工性に優れますが、切削条件によっては溶着が発生しやすくなります。

ステンレス鋼は耐食性に優れる一方、加工硬化を起こしやすく、工具摩耗への配慮が必要です。

チタン合金は軽量・高強度という特長がありますが、熱伝導率が低いため切削熱が工具に集中しやすく、条件設定を誤ると工具寿命を大きく縮めます。

さらに、耐熱合金であるインコネルやハステロイは、高温環境で優れた性能を発揮する一方、加工難易度は非常に高くなります。

材質ごとに最適な工具や切削条件を選択することが、安定した品質につながります。

---

治具設計も加工技術のひとつ

インペラは完成形に近づくほど、固定できる場所が少なくなります。

そのため、「どのように固定するか」という治具設計も非常に重要です。

加工途中でワークがわずかに動くだけでも、羽根厚や同軸度に影響する可能性があります。

加工工程を考慮した治具設計によって、精度と加工効率の両立を目指します。

---

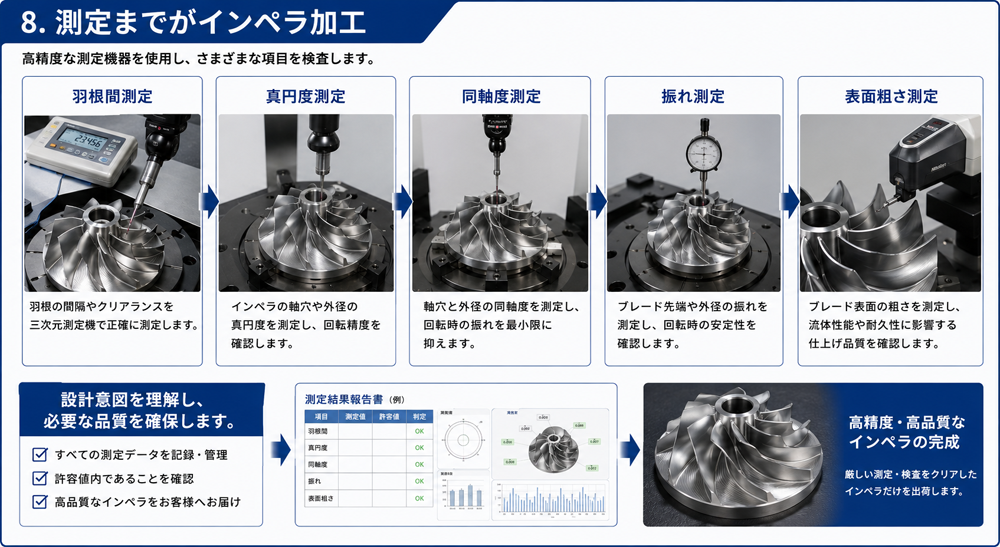

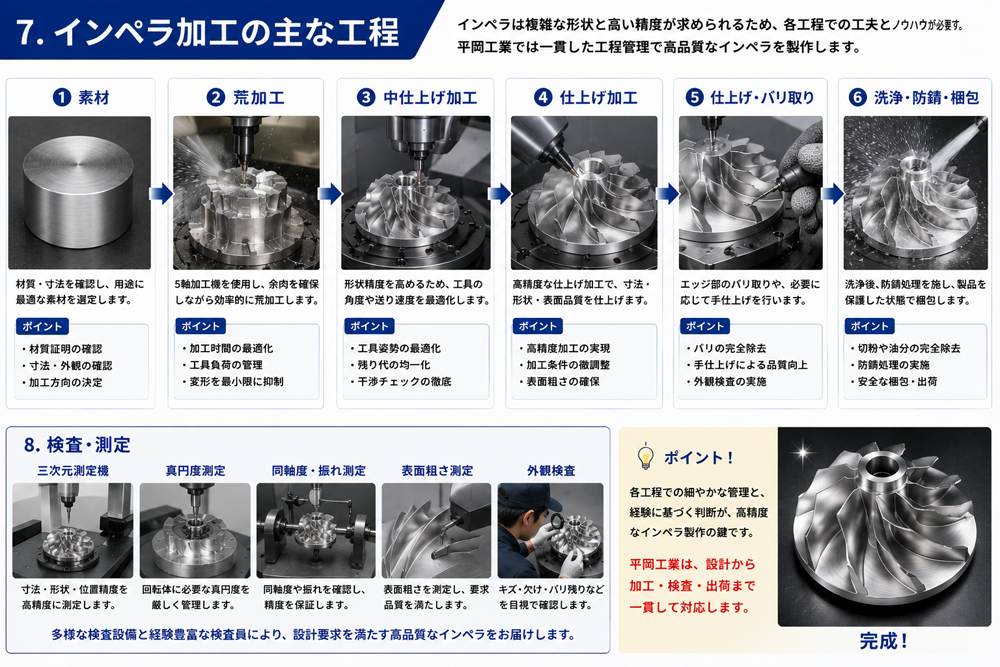

測定までがインペラ加工

加工が終われば完成、ではありません。

インペラは高精度部品であるため、寸法だけでなく、

• ・羽根厚
• ・真円度
• ・同軸度
• ・振れ
• ・表面粗さ



など、多くの項目を確認します。

用途によっては、回転時のバランスが重要となるため、後工程で動バランス調整が行われるケースもあります。

設計意図を理解し、必要な品質を確保することが重要です。

---

平岡工業の5軸加工技術

平岡工業では、5軸加工機を活用し、複雑形状部品や高精度部品の加工に対応しています。

インペラのような三次元自由曲面部品に対しても、加工工程の検討からCAMプログラムの作成、工具選定、切削条件の最適化まで一貫して取り組み、高品質な製品づくりを行っています。

試作品や単品加工、多品種少量生産にも柔軟に対応し、お客様のご要望に合わせた最適な加工方法をご提案いたします。





---

まとめ

インペラ加工は、「5軸加工機があるからできる」というものではありません。

設備の性能に加え、工程設計、CAM技術、工具選定、治具設計、測定技術など、さまざまな技術が組み合わさることで、初めて高品質なインペラが完成します。

平岡工業では、これまで培ってきた加工技術と5軸加工設備を活かし、複雑形状部品の加工に対応しています。

・「この形状は加工できるだろうか」
・「試作品を短納期で製作したい」
・「加工方法から相談したい」

そのようなご相談も歓迎しております。

図面の段階からでも構いません。インペラ加工でお困りの際は、ぜひ平岡工業へお気軽にお問い合わせください。
